篩板精餾虛擬仿真實訓Ⅲ
2021/8/13 9:03:44

裝置功能:

1、了解板式塔的基本構造,精餾設備流程及各個部分的作用,觀察精餾塔工作時塔板上的水力狀況

2、學會(huì )識別精餾塔內出現的幾種操作狀態,并分析這些操作狀態對塔性能的影響。

3、了解直孔篩板單溢流降液管塔的結構、流程及操作。

4、回流比自動控制,可全回流和部分回流連續操作。

5、塔身透明可視,可觀察每塊塔板的工作狀態,每塊塔板設置側口,可用于測溫和取樣。

6、進料可與塔釜殘液熱交換,實現廢熱再利用。

7、管路及轉子流量計內實驗介質流動狀態清晰可視。

8、全觸摸集成化控制,高穩定數據傳輸,硬件加密。

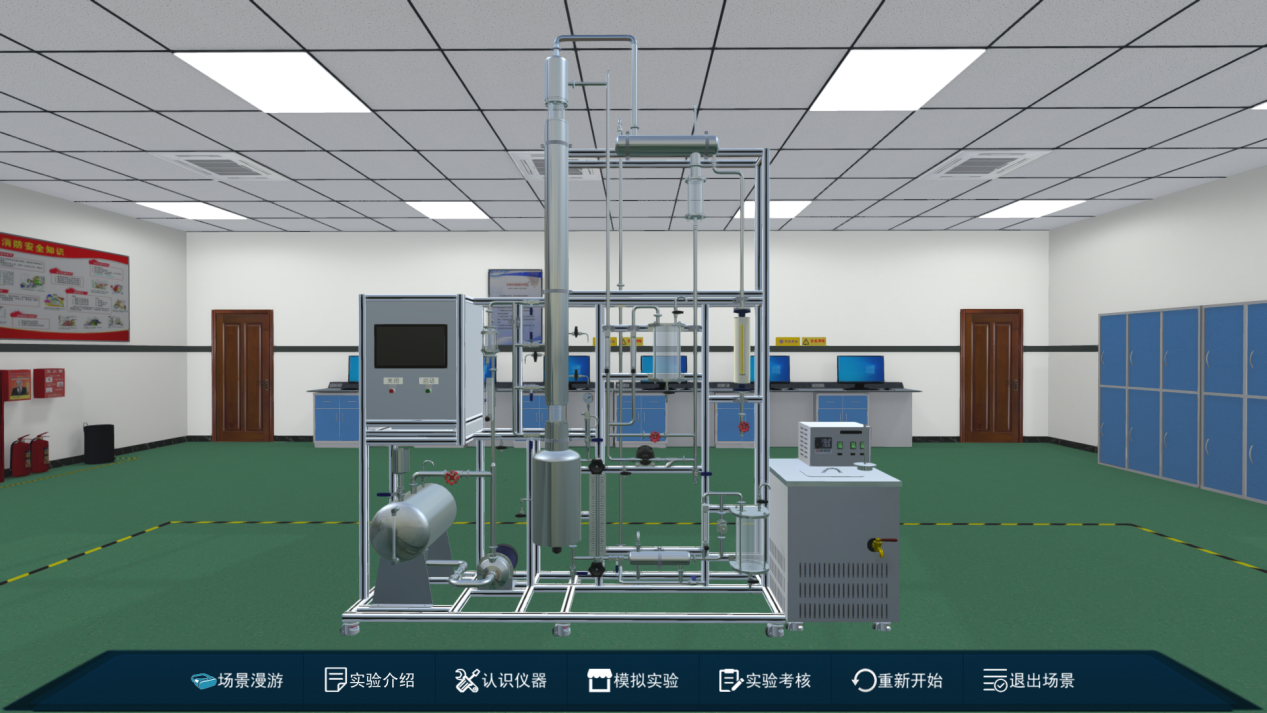

功能一:場景漫游

漫游場景以篩板精餾實驗室為基礎,其設備搭建均按照1:1的方式通過虛擬仿真模擬而出,呈現3D真實效果,操作者使用外設以及鼠標+鍵盤操作,便可以身歷其境般,進入仿真的世界內,可以自由走動,也可以轉動自己的視角。

讓操作者們擁有更多真實的體驗。

篩板精餾虛擬仿真實訓Ⅲ

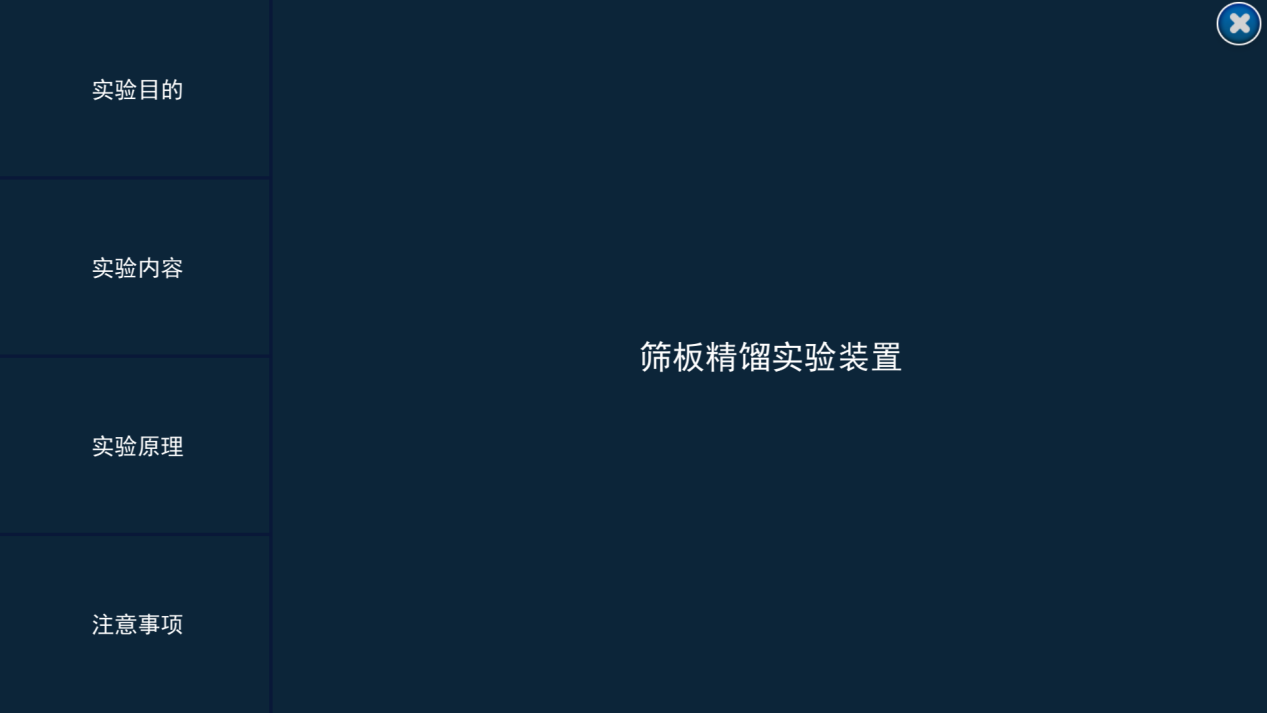

功能二:實驗介紹

篩板精餾虛擬仿真仿真實訓Ⅲ介紹,該介紹內容主要針對篩板精餾實驗過程以及安全隱患介紹,其中包括一下節點:篩板精餾實驗目的、篩板精餾實驗內容、篩板精餾實驗原理、篩板精餾注意事項等內容。

操作者要認真學習實驗介紹的內容,有助于接下來的虛擬仿真實訓實驗,提升學習的質量,加快學生學習的步伐。

篩板精餾虛擬仿真實訓Ⅲ

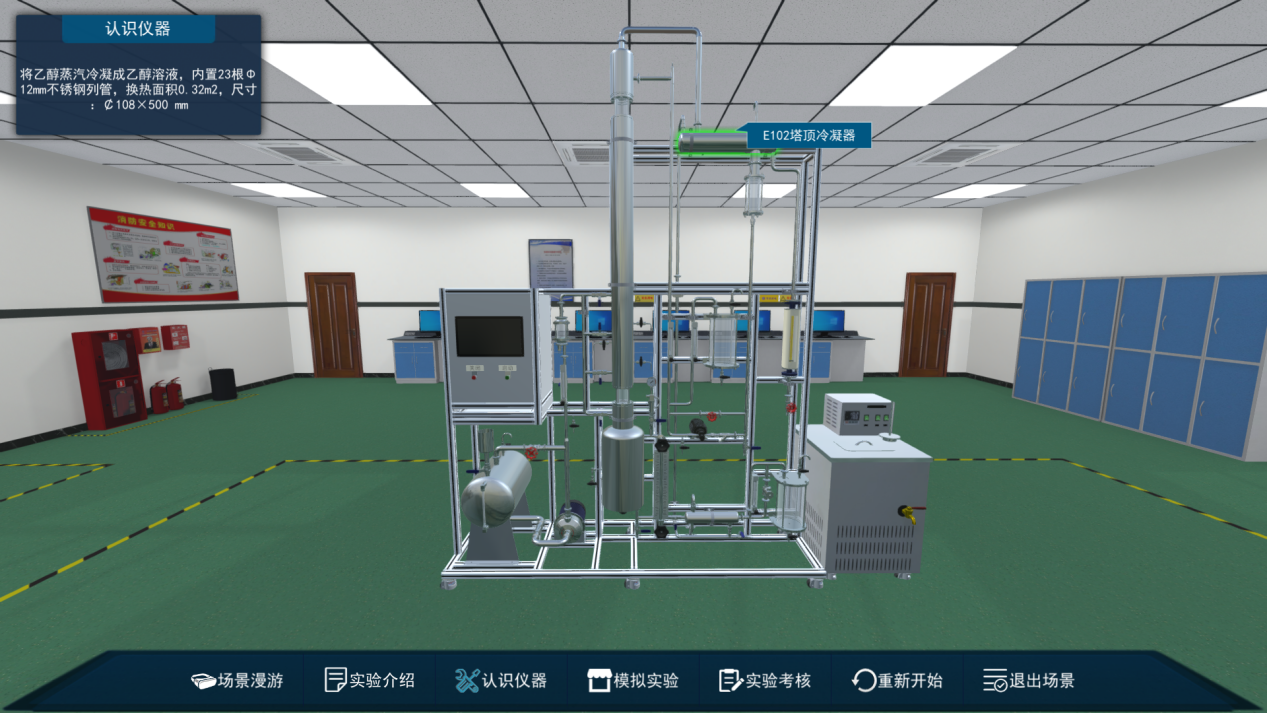

功能三:認識儀器

篩板精餾虛擬仿真實訓室Ⅲ內,自然少不了篩板精餾實驗設備,對設備較陌生的操作者們使用鼠標,劃過篩板精餾實驗設備的任意處,在虛擬仿真實訓的場景左上角,則顯示出該處設備部件的介紹,幫助操作者認識儀器,便于接下來的實驗學習。

篩板精餾虛擬仿真實訓Ⅲ

功能四:模擬實驗

操作內容:

1、實驗前準備:

檢查所有閥門是否處于關閉狀態

2、實驗操作:

開啟電源,運行控制軟件點擊開始試驗

3、全回流:

全開HI101,HV102,原料罐V101注入體積比20%乙醇-水溶液至三分之二處。

……

……

4、部分回流:

打開HV106HV107HV108(開一個即可),開啟進料泵P101

……

……

5、實驗結束:

……

……

……電腦關機并關閉電源。

在模擬實驗中,篩板精餾的每一步實驗都會(huì )有步驟提示,引導操作者該如何進行下一項操作,并且在篩板精餾虛擬仿真實訓Ⅲ內的篩板精餾設備上,也會(huì )有序號提示如:①、②、③……

初學者在步驟操作的提醒下可以學習篩板精餾整個實驗過程,幫助操作者提升學習速度。

篩板精餾虛擬仿真實訓Ⅲ

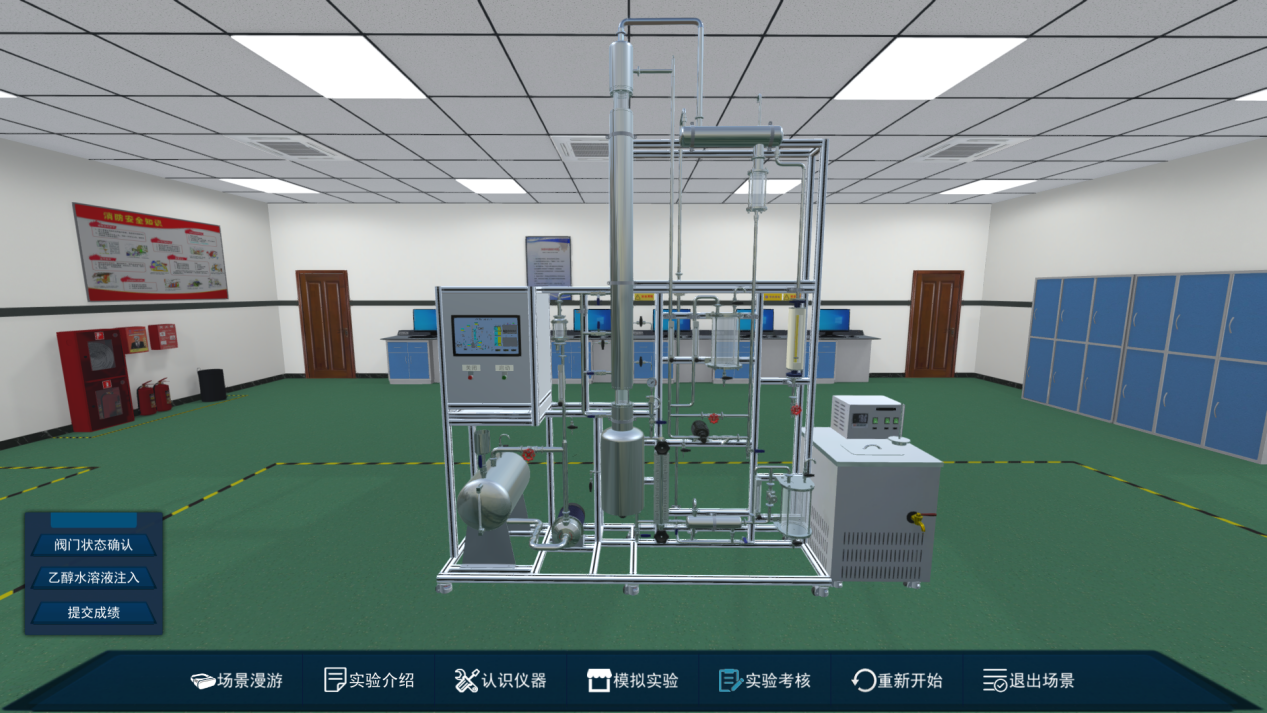

功能五:實驗考核

實驗考核功能在模擬實驗學習完后使用,當操作者在模擬實驗中得到全面訓練,對實驗步驟熟悉了以后,教師便可以對學生們進行一個考核:實驗考核。

實驗考核內沒有任何的步驟和場景中的提示,操作者需要通過自己學習到的篩板精餾知識來進行實驗考核,在將篩板精餾實驗操作完成以后,點擊左下角的提交成績按鈕,將本次實驗操作進行提交,提交完成以后,畫面便會(huì )轉到成績考核權重界面,彈出本次篩板精餾操作實驗成績。

Ps:成績考核權重界面會(huì )根據流程步驟對每一步的操作實驗都進行分值核算,如果操作得當便會(huì )得到分值,如若操作不得當,那么該流程的分值便會(huì )不計入總分值內,當實驗完成最后一步以后,所有得到的分值進行相加,便是本次的實驗考核分值。

篩板精餾虛擬仿真實訓Ⅲ

功能六:重新開始

重新開始所有的虛擬仿真實訓操作學習,例如在模擬實驗中,當跟著步驟完成一次以后,點擊重新開始便可以在操作一次。

功能七:退出場景

退出虛擬仿真實訓的場景,返回學生端主界面。

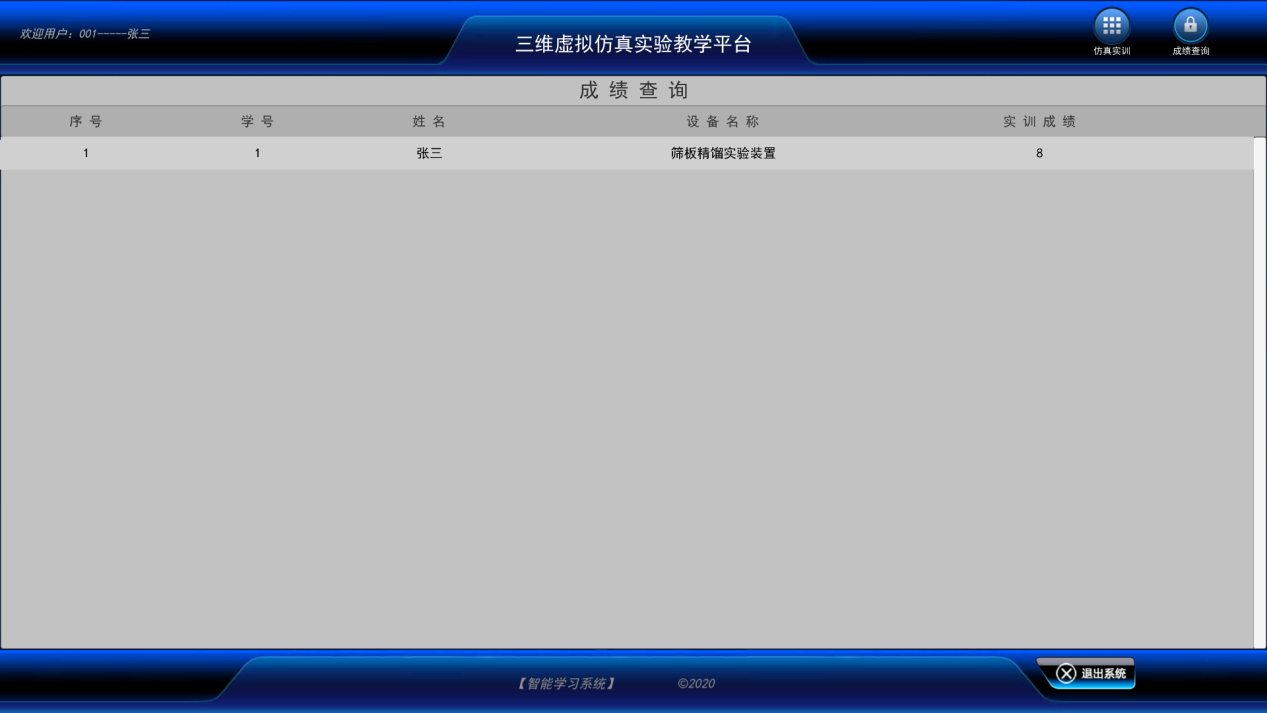

功能八:成績查詢

學生端成績查詢:學生可以點擊成績查詢功能,查看自己的虛擬仿真實訓成績。

教師端成績查詢:教師可以在成績查詢功能界面查看所有操作者(學生)的成績,并還可以根據學生的學號或者姓名進行模糊查詢。

篩板精餾虛擬仿真實訓Ⅲ
